優化床身設計的∨85P產品性能大升級，在零件加工效率及模具曲面加工中的精度、光潔度表現更具優勢?？蓮V泛
應用于3C產品、自動化專機配件、電子、機械、汽車、精密醫療等領域的產品加工。

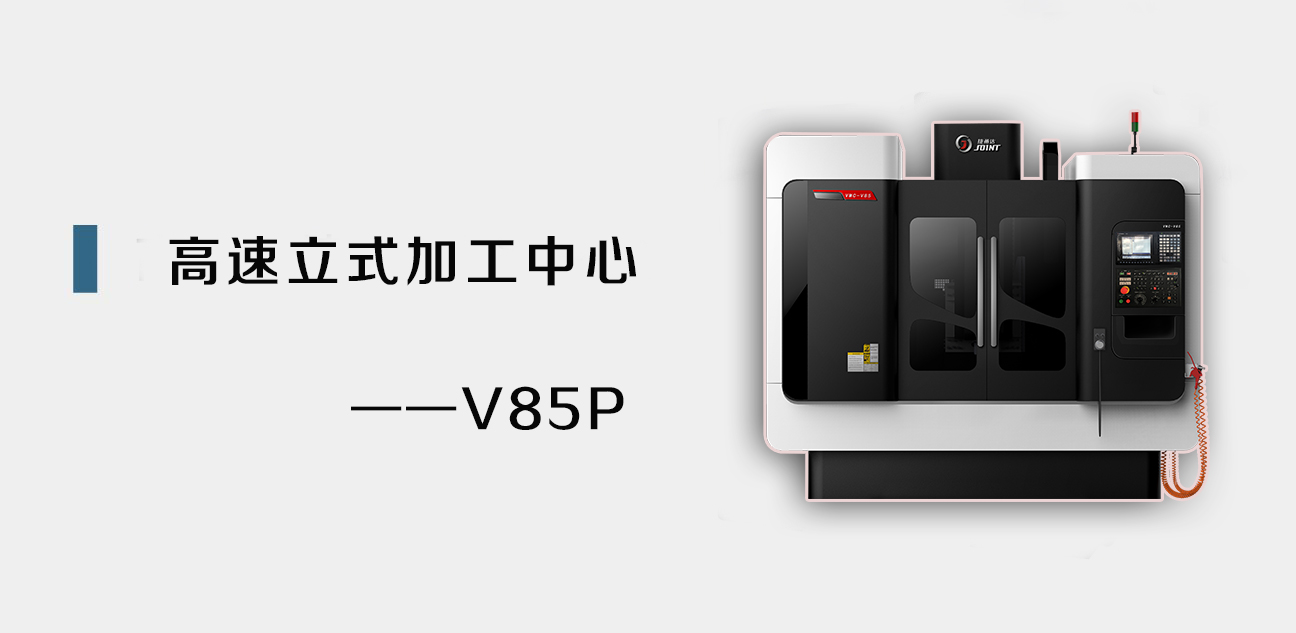

V85P加工中心產品特性
加工中心機身結構設計時采用有限元軟件進行分析、震動檢測儀等技術重復驗證及結構優化，使V85P數控機床具有強度高、穩定性好、不易變形等特點，確保了整機的剛性和高速運轉時的抗震性，使此機床身具備有高速高精度高剛性的特性。
超寬底座，X方向比V85機型寬0.39米，加寬的底座提升機床度的穩定性及運動的平穩性。三軸采用重載高剛性滾柱線軌，X/Y軸寬度45、Z軸寬度45，提高機床切削剛性
無重錘配重設計，Z軸加大電機配置，提高機床Z軸的響應性。
立柱大跨距(比V85增加260mm)，增加左右垂直方向上平臺設計。刀庫水平安裝于左側平臺，避免側掛刀庫導致的立柱變形。立柱采用大跨距人字形設計及內腔十字交叉筋骨結構，保證Z軸部件高速運動及主軸高速運轉所需的剛性需求，將立柱整體變形系數及機床震動降到最低
主軸箱體加強型設計，降低主軸高轉速運轉時的震動，提升機床重切削能力。
數控機床應用特點
1.V85P加工的圓度，方度及尺寸偏差，比V85提升25%。
2.V85P在高進給(F8000)切削中的過切量小于0.15mm，目前大多數機床在此進給加工過切量均在0.2mm左右，加工效率比V85提升了近10%。
3.攻牙效率與V85相當，但V85P具有更小的攻牙誤差
4.V85P加工的3D曲面精度，以同樣的加工精度來對比，V85P比V85效率高近30%以上。
5.V85P在綜合曲面的效果明顯優于V85與850，加工進刀痕，象限點，接刀痕均在0.005mm內；配置Fanuc MF(3)包系統S紋，拉刀現象基本清除。
6.V85P淺弧面加工效果明顯優于V85，兩半紋路均勻清晰一致
7.V85P的重切削能力強于V85，直徑63mm的飛刀最大可切深與同等配置下V85同比可多切深0.5mm。
V85P-HV85P 高速高精加工優化機型
1:采用德國INNA電主軸(20000/24000轉HSKA63)實現加工中心高速高精加工。
2:電主軸采用日本發那科伺服驅，可實現鉆孔牙性能。
3:配置臺灣凸輪式刀庫，實現機床快速換刀功能。4:此數控機床選用溫差式油冷機，根據設備溫度自動調節油溫，延長主軸壽命減少主軸熱變形
5:高光零件的加工首選。
